路基注漿加固技術是常見于鐵路施工中的路基質量控制技術,主張通過對軟基層滲透、固結,實現路基承載能力改良,提高施工質量與日后通車能力。該技術因具有經濟效益好、污染小、技術先進等優點而被廣泛應用在鐵路施工建設之中。
一、注漿加固技術概述
目前,注漿加固技術在建筑工程、隧道(巷道)工程以及水利工程中都得到廣泛應用。此項技術的本質是通過采用適當?shù)姆椒▽⒁恍┕袒髲?qiáng)度較高的漿液注入到巖土地基、圍巖等裂隙和孔洞中,置換出其中的空氣,通過粘結、固化來改善巖土的力學性質?,F(xiàn)在已有的注漿材料有水泥漿液、化學漿液和混合漿液,一般常用的為水泥漿液。而注漿方法有高壓噴射注漿和靜壓注漿兩種,在大多數工程中,多采用靜壓注漿方法。
二、施工案例分析
1、工程簡介
本鐵路施工地區主要經過風化巖層等復雜地貌,具有施工難度大、技術水平要求高等特點。
2施工措施
在進行正式注漿前,通常情況下,需要在現場選擇不同的注漿段落,并選取2-3個鉆孔進行實驗,進一步對注漿壓力、水灰比、注漿量、注漿的擴散半徑等注漿參數進行確定。通過觀測驗證附近的注漿鉆孔,結合設計要求,對注漿參數、設計注漿孔距等進行確定。
3、施工工藝
路基注漿加固工藝具體流程見圖。
路基注漿加固工藝流程
在施工過程中,其施工方法主要有以下幾點。
1)準備注漿、鉆機設備。
根據測量點位,當鉆機準備就緒后,將鉆機平穩安放,將水平鉆頭水平角度調整為垂直(參照鉆機水平角度);注意注漿機、制漿機及其配套設施安置,固定注漿管線,通常情況下,注漿管線的長度應為(40±10)m,長度過長容易增加壓力損失?,F(xiàn)場準備拌合設備與材料,如粉煤灰、水玻璃等。

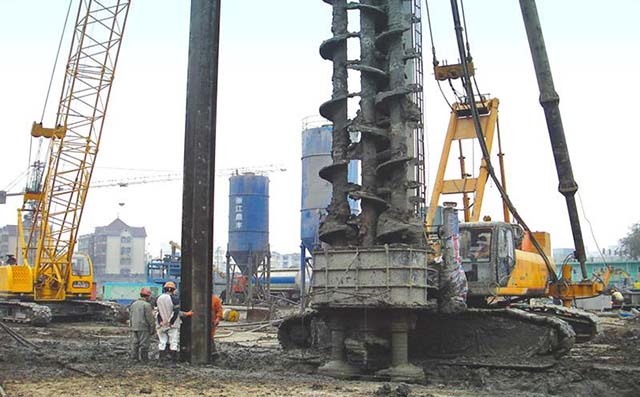

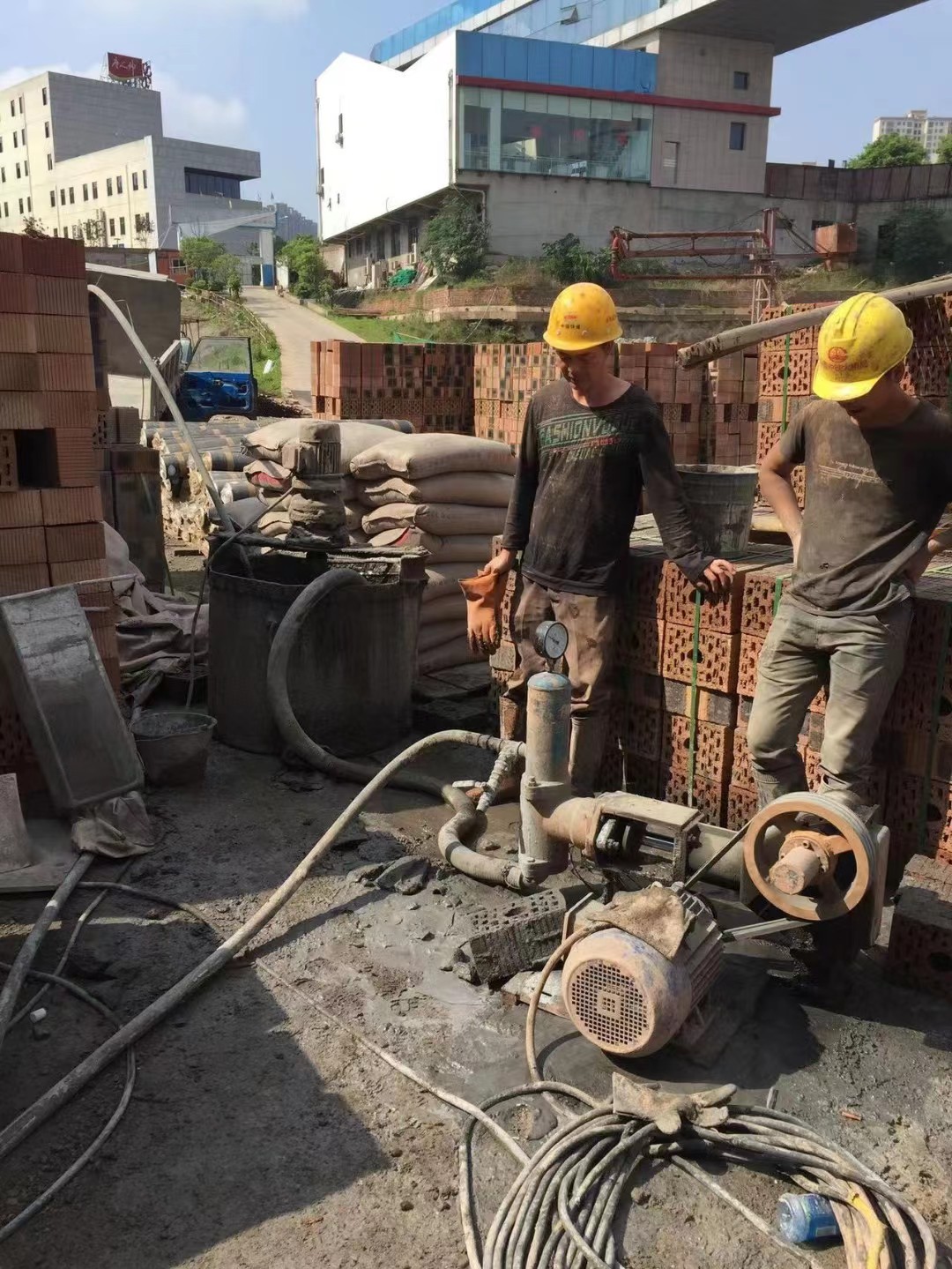

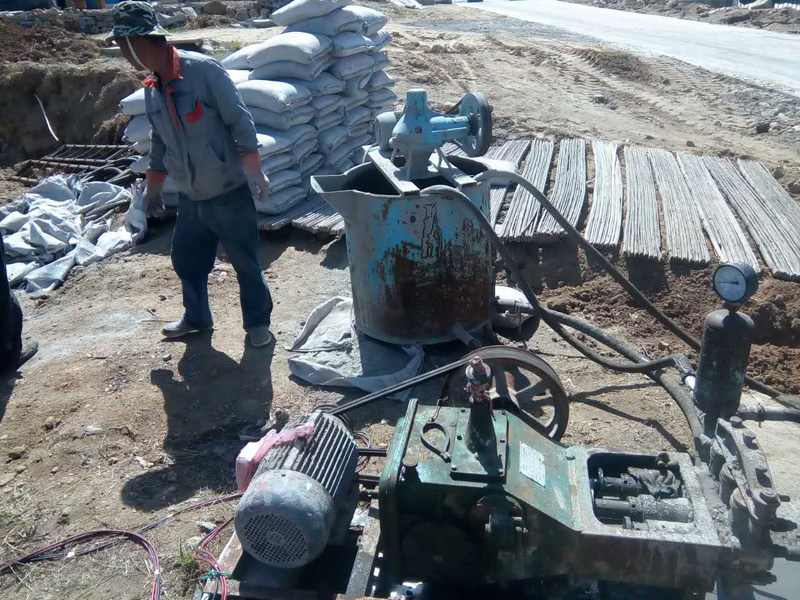

在鉆孔過程中,需要在適當位置建立注漿泵站,同時固定注漿所需注漿泵、攪拌機、貯漿槽等設備,或者在臺車上安裝上述機械、貯漿槽等,將其改造成移動注漿泵站。
2)鉆孔施工方法。
采用盤式鉆孔機旋轉鉆進,使用鉆頭,并依靠普管護壁。整個鉆孔過程嚴格采用干鉆法,切忌在鉆孔過程中加水。在鉆孔過程中,需要嚴格遵守設計要求,確保鉆孔方向、角度和孔徑的一致性。確定鉆孔方向、鉆孔角度后,鉆機經過固牢處理后即可開鉆。
3)漿液配置。
按照上文分析合理配比水漿泥。根據制漿機容量取水;根據水灰比例選取相應重量的水泥,開啟制漿機后邊攪拌邊添加水泥。通常情況下,攪拌時間可控制在(5±2)min(漿液無大范圍沉淀即可),攪拌結束后將水泥漿置入儲漿桶。水泥漿置入儲漿桶后要不斷進行人工攪拌,避免漿液沉淀。在施工中,主要水泥漿配置原料為水、水泥。先加水,后添加水泥與外加劑,拌合(15±5)min。水泥漿流過過濾篩后應過濾2~3邊,再存入漿液池。
4)注入壓力。
注漿壓力與土質強度、重度有關,而這部分?jǐn)?shù)值難以確定,因此在施工中根據傳統施工經驗,將注漿壓力控制在一定范圍內。在進行注漿前,為了確保注漿泵正常運轉,通常情況下需要進行試驗。試驗方法是,先調整三通閥門位置,開泵后,待泵吸水正常時,慢慢調小三通閥回漿口,徐徐上升注漿泵的壓力,當注漿泵達到預定注漿壓力并持續3分鐘不出故障,在這種情況下,可以認為注漿泵性能正常。
5)終孔標準。
采用壓力-流量雙控的方法控制注漿量,當注漿壓力達到設計注漿壓力并穩定時基本原則(穩定時間為4min)。注漿壓力大于2倍設計壓力并無法注漿可終孔。個別注漿孔注漿量偏大應停止注漿,分析注漿量偏大的原因后繼續注漿。
6)注漿結束封孔。
注漿結束后,應立即拔出套管并用水泥將漿孔封堵。清洗制漿機、注漿泵后,移至下一處并施工。
7)注漿效果檢查。
①注漿結束后,與物探結果資料進行對比,結合漿孔縫合效果,判斷注漿效果。②注漿前后,對比鉆孔注水實驗單位吸水量,正常條件下,注漿后單位吸水量應略小于注漿前(約為5%),且未發現漏水現象。③鉆孔效果檢查,采取抽樣檢測方法,選取4%的注漿孔,根據芯漿情況判斷注漿效果。
三、路基注漿加固技術常見問題處理
1、在施工中,主要出現以下幾點問題:①在注漿孔定位中,鉆機受施工場地的影響,回轉半徑變小,定位速度減慢;同時鉆塔較大,增加鉆孔難度,經常出現鉆孔偏離的現象。面對這一問題時,在鉆孔過程中要盡量靠近最初的設計位置,對一些容易出現偏差的地形可進行簡單加工后在進行處理。②由于路段鉆孔地層雜質較多,若鉆孔振動較大可引發塌孔等現象,因此在施工過程中借助PVC管護孔,可有效避免塌孔等現象。③在注入漿液時,容易出現攪拌漿液不均勻與儲漿桶內漿液沉淀現象,因此必須要緊抓攪拌環節,避免沉淀現象發生。④在注漿孔裂縫處理中,要不斷觀察裂縫變化問題,及時調整注漿壓力值,必要時可停止注漿。
2、要特別注意是注漿流程的連續性,若受外力因素而中斷可采取一下措施進行處理:①應盡快恢復注漿,若注漿間隔時間過長應沖洗鉆孔再進行注漿(若無法沖洗,應清理鉆孔后再注漿)。②恢復注漿時,應繼續使用同級水泥漿(注漿率與中斷前相近即可),使用中斷前同級水泥漿灌注更佳,注漿率與中斷前相比減少較少則應使用加濃漿液灌注。③注漿后,若注漿率低于中斷前且在短時間內停止吸漿,必須立即采取補救措施。例如,可增加相鄰孔注漿壓力或適當增加注漿孔數量。
四、施工質量控制與檢驗方法
1、分期、分批供應符合設計要求的水泥與外加劑等材料,在每次原材料供給之前應及時檢查驗收,并做好管理、發放工作。水泥與中砂等施工材料必須接受檢驗,試驗師檢驗合格后,方可用于施工。
2、注漿后,對比鉆孔注水實驗單位吸水量,正常條件下,注漿后單位吸水量應略小于注漿前(約為5%),且無法發現漏水現象,若發現漏水情況,應立即進行處理。
